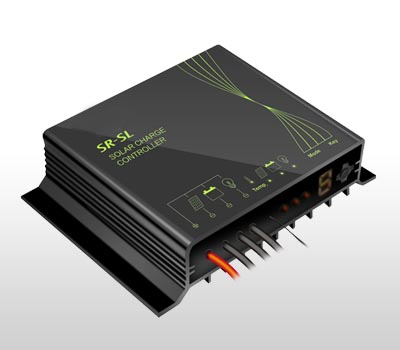

一、控制器介紹
    商友全防水高穩定性太陽能控制器系列為新一代防水太陽能智能控制器，采用高速MCU和專用控制算法設計，使控制更加先進和智能。同時采用先進工藝生產，具防水性好、體積小、功率密度高等特點。獨具創新的調試方式為用戶提供更加簡單快捷的使用方式。SR-SL系列控制器具有短路、過載、防反接保護，充滿、過放自動關斷、恢復等全功能保護措施，詳細的充電指示、蓄電池狀態、負載及各種故障指示。對于具有自動識別的型號，系統上電時將檢測系統電壓，如果是12V系統數碼管顯示“0”；如果是24V系統數碼管將顯“1”。

二、主要特點
    1.IP68防水等級，鋁制外殼設計，能有效的防止各種腐蝕。
    2.12V/24V系統電壓自動識別。
    3.LED數字顯示和防水按鍵操作，使用簡單快捷。
    4.改進三段式充電算法，每周對蓄電池進行一次均衡充電，有效防止蓄電池不均衡和硫化現象，提高蓄電池使用壽命。
    5.五種負載工作模式,方便使用在各種路燈及監控設備上。
    6.外置溫度傳感器，具有高精度溫度補償。
    7.參數設置掉電保存功能，無需重復設置，使用方便快捷。
    8.各種狀態指示。
    9.具有過充、過放、過載保護以及電子短路保護與防反接保護。
    10.TVS防雷保護。

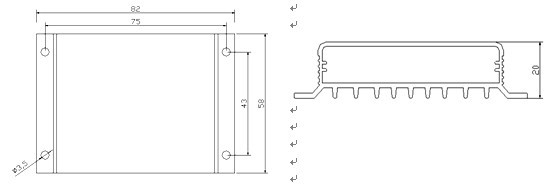

三、安裝圖
    1.控制器安裝要牢靠，尺寸如下：
      外形尺寸：82×58×20(mm)
      安裝尺寸：43×75(mm)
      安裝孔徑：3.5(mm)

    2. 控制器可以在12V或24V系統電壓下工作，使用時請先接蓄電池，控制器會自動識別
       蓄電池電壓后開始工作。如果是12V系統數碼管顯示“0﹒”；如果是24V系統數碼管將顯示“1﹒”。
    3.連接“+”極：控制器為共正極設計，將蓄電池、光電池和負載的正極分別與控制器的正極端（紅線）連接在一起。
    4.連接蓄電池“－”極：如果連接正確，控制器指示燈會閃爍，否則，請檢查連接是否正確。
    5.連接太陽能板“－”極：如果有陽光，太陽能板指示燈會亮，否則，請檢查連接是否正確。
    6.連接負載“－”極：將負載連接線接入控制器負載輸出端，電流不能超過控制器額定電流。
四、接線圖

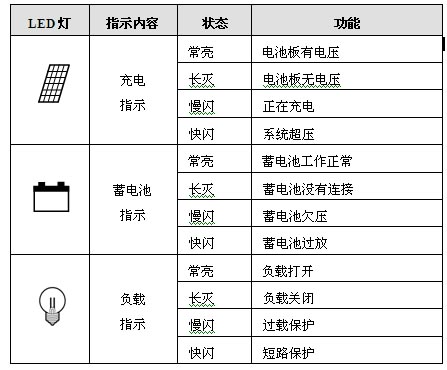

五、狀態指示
